Видом государственной итоговой аттестации выпускников по специальности 08.02.01 Строительство и эксплуатация зданий и сооружений является выпускная квалификационная работа (дипломный проект).
ВКР (дипломный проект) разрабатывается студентами в сроки, предусмотренные графиком учебного процесса в течение 6 НЕДЕЛЬ.
Главной целью ВКР, является всесторонний анализ и использование знаний, навыков, полученных при изучении профессиональных модулей, а так же современных вопросов теоретического и практического характера.
Организация работы по выполнению выпускной квалификационной работы
Дипломный проект выполняется в соответствии с заданием, в установленные сроки. Для обеспечения своевременного выполнения дипломного проекта составляется график выполнения ВКР, в котором указываются сроки выполнения отдельных разделов проекта и его оформления в целом.
В работе над проектом студент должен проявлять самостоятельность.
Консультации проводятся с целью определения объёмов работ по разделам дипломного проекта, времени их выполнения, а так же для оказания помощи в подборе и использовании рекомендуемой литературы, соблюдения ГОСТ Р 21.1101-2013 СПДС «Основные требования к проектной и рабочей документации» при оформлении дипломного проекта.
Руководство ВКР (Дипломный проект)
Для руководства ВКР студенту,приказом директора колледжа, назначается руководитель из числа преподавателей профессионального цикла.
Задание наВКР, индивидуальное для каждого студента, выдается на специальном бланке, подписывается руководителем дипломного проекта и студентом.
Студент обязан в установленный срок приступить к дипломному проектированию и выполнять его под контролем преподавателя-консультанта данного раздела и руководителя проекта, согласно графику выпускной квалификационной работы.
Руководитель и преподаватели-консультанты дипломного проекта оказывают необходимую помощь студенту, если она требуется, в разработке разделов проекта, и осуществляют контроль над качеством выполнения дипломного проекта и объёмом, предусмотренным заданием.
Посещение студентами консультаций должно быть регулярным в дни, предусмотренные графиком выполнения ВКР. Заведующий отделением и руководитель дипломного проекта проводят процентовку, в которой отмечается процент выполнения студентом раздела дипломного проекта, согласно графика ВКР.
Подготовка к защите и защита ГИА
В окончательном виде дипломный проект с отзывом руководителя представляется заведующему отделением для допуска студента к защите проекта, после чего направляется на рецензию соответствующим специалистам строительных организаций.
К защите допускаются проекты, выполненные в соответствии с дипломными заданиями и отвечающие требованиям программы и имеющие рецензию. Проект возвращается дипломнику с рецензией и отзывом руководителя не позднее, чем за сутки до назначенного срока защиты перед Государственной экзаменационной комиссией. Защита дипломного проекта является завершающим этапом работы студента — дипломника.
При подготовке к защите необходимо составить доклад. В докладе подробно освещаются все разделы проекта.
СОСТАВ И ОБЪЕМ ВКР (дипломный проект)
СПЕЦИАЛЬНОСТИ 08.02.01 СТРОИТЕЛЬСТВО И ЭКСПЛУАТАЦИЯ ЗДАНИЙ И СООРУЖЕНИЙ
Объём рукописного текста пояснительной записки дипломного проекта должен быть в пределах 50-70 листов формата А-4 (210х297) мм.
Пояснительная записка должна включать в себя:
- обложку из жесткого материала;
- титульный лист;
- задание на дипломный проект;
- содержание;
- введение;
- заключение.
Архитектурно-конструктивный раздел:
- описание генплана, объёмно-планировочное и конструктивное решение здания, инженерно-техническое оборудование; описание наружной и внутренней отделки здания; спецификации на принятые железобетонные, металлические, столярные, поливинилхлоридные, ячеисто-бетонные и др. изделия.
Расчетно-конструктивный раздел:
- расчет элементов железобетонных или металлических конструкций.
Проект производства работ и организация технологических процессов:
- технологическая карта на заданный вид работ, выбор крана, калькуляцию трудовых затрат и денежных средств, исходные данные для проектирования календарного плана, ведомость подсчёта объёмов работ, исходные данные для проектирования строительного генерального плана, расчёт площадей временных зданий, складов, расчет потребности в воде, электроэнергии.
Охрана труда:
- отражает основные направления государственной политики в области охраны труда, внесенные в Трудовой кодекс Луганской Народной Республики (статья 232, раздел X Охрана труда) Закона Луганской Народной Республики от 04.03.2016 № 88-II.
Экономический раздел:
- инвесторская сметная документация, договорная цена, ТЭП проекта.
Литература:
- приводится список использованной литературы
Заключение.
Объём графического материала проекта 4 листа формата А-1 (594 х 841 мм) и 1 лист формата А2 (420х594мм).
Содержание графической части выпускной квалификационной работы:
1 лист: фасады, этажные планы, генеральный план, технико-экономический показатели генерального плана, экспликация полов, 2-3 конструктивных узла. При необходимости продольный разрез.
2 лист: план кровли, схема расположения элементов перекрытия, покрытия, фундаментов, разрез по лестничной клетке, конструктивные узлы 2-3 шт.
3 лист: технологическая карта на заданный вид работ.
4 лист: календарный план производства работ, график движения рабочих, график завоза материалов, график работы основных строительных машин, технико-экономические показатели

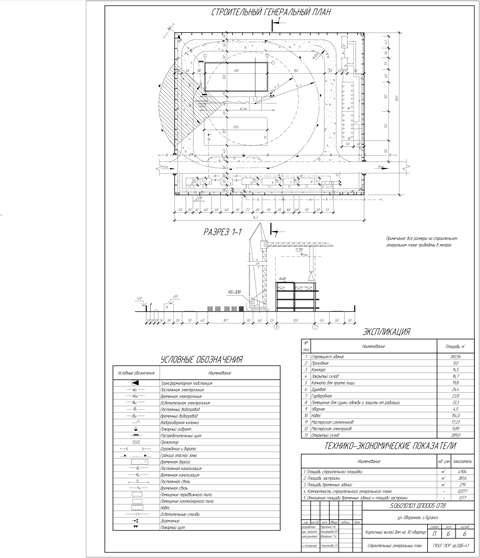

5 лист: строительный генеральный план.
Содержание пояснительной записки дипломного проекта
Введение
- Ведомость рабочих чертежей основного комплекта. Ведомость основного комплекта проекта
- Генеральный план
- Архитектурно-конструктивный часть (на основании паспорта типового проекта)
- Расчетно-конструктивная часть (на основании задания руководителя проекта)
- Проект производства работ и организация технологических процессов
5.1 Технологическая карта (на основании задания руководителя проекта)
5.2 Календарный план производства работ (подсчет объемов работ, калькуляция трудозатрат, технико-экономические показатели календарного плана)
5.3 Строительный генеральный план
- Орана труда
- Экономическая часть
- Литература
- Заключение
СОСТАВ И ОБЪЕМ ВКР
(дипломный проект)
СПЕЦИАЛЬНОСТИ 07.02.01 АРХИТЕКТУРА
Выпускная квалификационная работа, представляемая для защиты перед ГЭК, состоит из двух частей: иллюстративной (демонстрационной) и текстовой (пояснительной записки).
Иллюстративная часть может быть выполнена в одном из двух вариантов: цветная печать на листе размером 2,5 × 1,2 м (А0 × 3) или цветная печать на шести листах формата А1, которые для защиты закрепляются на планшетах.
Текстовая часть выпускной квалификационной работы:
Объём текста пояснительной записки дипломного проекта должен быть в пределах 40-50 листов формата А4 (210 × 297 мм).
Пояснительная записка должна включать в себя:
- обложку из жесткого материала;
- титульный лист;
- задание на дипломный проект;
- содержание;
- введение;
- основная часть (текст, таблицы, схемы, иллюстрации);
- литература;
- заключение
Градостроительная часть:
- градостроительные и природные условия, описание проектных решений по расположению здания и других сооружений на участке, по благоустройству и озеленению участка.
Архитектурно-конструктивная часть:
- объёмно-планировочное и конструктивное решение здания; описание наружной и внутренней отделки здания; спецификации элементов заполнения проемов.
Инженерное оборудование здания:
- описание принятого в проекте инженерно-технического оборудования: отопления и вентиляции, водоснабжения и водоотведения, электроснабжения и систем электрической связи.
Охрана труда:
- отражает основные направления государственной политики в области охраны труда, внесенные в Трудовой кодекс Луганской Народной Республики (статья 232, раздел X Охрана труда) Закона Луганской Народной Республики от 04.03.2016 № 88-II.
Литература:
- приводится список использованной литературы.
Содержание графической части выпускной квалификационной работы:
Лист 2,5 × 1,2 м (А0 × 3): генеральный план, фасады, планы этажей с расстановкой мебели, общий вид здания и участка в перспективе, разрезы, план кровли, план расположения элементов фундаментов, план расположения элементов перекрытий, покрытия, 2-3 интерьера основных помещений, 2-3 конструктивных узла или сечение по наружной стене от подошвы фундамента до верха здания.
Содержание пояснительной записки дипломного проекта
| Введение | |
| 1 | Состав ВКР (дипломного проекта) |
| 2 | Градостроительная часть |
| 2.1 | Градостроительные и природные условия |
| 2.2 | Генеральный план, благоустройство и озеленение |
| 3 | Архитектурно-конструктивная часть |
| 3.1 | Общая характеристика здания |
| 3.2 | Архитектурно-планировочное решение |
| 3.3 | Функциональное зонирование помещений |
| 3.4 | Внутренняя и наружная отделка здания |
| 3.4.1 | Внутренняя отделка |
| 3.4.2 | Наружная отделка |
| 3.5 | Конструктивная характеристика основных элементов здания |
| 3.5.1 | Фундаменты |
| 3.5.2 | Наружные стены |
| 3.5.3 | Внутренние стены и перегородки |
| 3.5.4 | Перемычки |
| 3.5.5 | Перекрытия и покрытие |
| 3.5.6 | Лестницы |
| 3.5.7 | Крыша и кровля |
| 3.5.8 | Окна и двери. |
| 4 | Инженерное оборудование здания |
| 4.1 | Отопление и вентиляция |
| 4.2 | Водоснабжение и водоотведение |
| 4.3 | Электроснабжение и системы электрической связи |
| 5 | Охрана труда |
| 6 | Литература |
| 7 | Заключение |
